楔形网滤芯又可以称为约翰逊筛管，英文名Johnson Screen，分为：筛管Screen tube和筛板 Screen plate两种，楔形丝筛网等，称呼不同，但功能用途一样，其采用独特的楔形的异型金属丝以等间距排列并进行焊接结合，形成微细的筛缝而成。其作为多种形式的自动过滤器（如自动反冲洗、刮刀自清洗、刮盘自清洗、吸吮式自清洗过滤器）的适宜过滤元件被广泛地应用于各种行业的流体过滤。

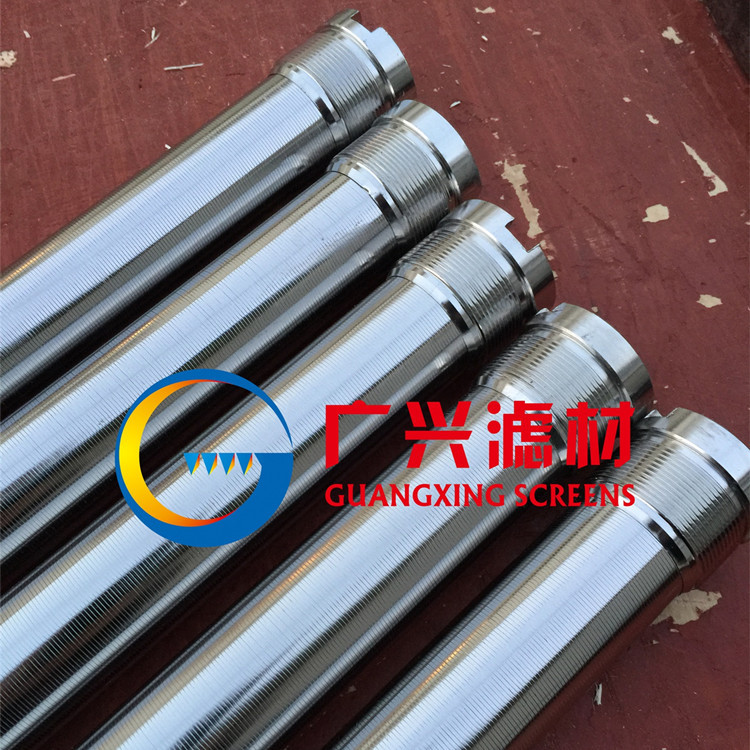

衡水广兴滤材有限公司生产的楔形网滤芯是由筋条与V型丝在的焊接设备上绕焊制造的，筋条与V型绕丝采用设备电阻焊接，具有焊接强度高，缝隙均匀，耐腐蚀性能强，有效过滤面积大，渗透性好，结构简单，缝隙在20微米以上，可由用户任意选取等特点。

制成品具有强度大、硬度高、耐磨耐腐蚀、缝隙均匀、渗流性好、易于清洗和反清洗等特点。主要用于石化过滤设备，洗煤厂，打井，污水处理，食品等的过滤。

楔形网滤芯结构

按过滤形式（加工形式）

1、外进里出：正卷，托条在里，竖向排列，筛条宽面在外面

2、外进里出:正卷，托条在内，横向排列，筛条宽面在外面

3、里进外出：反卷，托条在外，竖向排列，筛条宽面在里面

4、里进外出：反卷，托条在外，横向排列，筛条宽面在里面

5、里进外出：反绕，托条在里，光滑面在里，筛条宽面在里面

按加强形式

1、环状加强筋（圆钢或方钢）

2、加衬管

3、纵向加强筋（加焊接扁钢）

连接形式

1、螺纹连接

螺纹连接有外螺纹和内螺纹两种连接形式，并且有公制（M）、管螺纹（G）、NPT（N）以及惠氏螺纹等多种螺纹连接形式，可根据用户的需求制作。

2、法兰连接

如果是法兰连接，一定要弄明白是什么类型的法兰，什么标准的法兰、通径和耐压。如果没有标准，那么一定要弄明白法兰的内径、外径、厚度、安装孔径、安装孔数以及PCD的直径。

楔形网滤芯主要用途有：

1、麦牙机械：适用于麦牙厂精选机、发牙床及干燥炉的使用。具有通风效率高， 散热效果好等优点。

2、啤酒机械：适用于啤酒厂过滤槽内使用，具有开孔率高、使用寿命长等优点。

3、矿业机械：用于选煤厂选煤的脱泥脱水。环保：用于油、气、水井中通过砂石填充，可防地层出砂保护井下和地面设备。具有开孔率高、过滤面积大、过滤速度快、使用寿命长等优点。

4、化工及其它：用于糖厂、造纸厂的污水处理；化肥厂的物料过滤、脱水及各类烤漆房的配套使用；

5、食品厂的淀粉过滤；用于粮食仓储的通风。

6、可与深井泵、潜水泵配套使用、也可以用于水处理设备,环境保护、海水转化为工业用水及生活用水的淡化处理、自来水的处理、水软化处理、石油化工业：石油产品的终端过滤及化工酸、碱液体的过滤、酒精等有机溶液的回收过滤.
