標準附件

(1) SIEMENS 840D 或 HEIDENHAIN iTNC640 數值控制器

(2) 32 刀刀庫

(3) BT40/14000RPM 內藏主軸

(4) φ610mm/0.001/1600*700mm ∮700mm工作台&φ255四轴转台 尾座

(5) 中央集中自動潤滑系統

(6) 三直線軸附光學尺及兩旋轉軸附解碼器

(7) 電氣箱溫控裝置

(8) 切削液系統(含泵及儲存箱)

(9) 主軸溫控水泠卻機

(10) 鏈式鐵屑輸送機和收集桶

(11) 防水日光燈

(12) 自動集中潤滑油系統

(13) 氣壓系統(不含氣壓源和外管)

(14) 基礎螺栓及水準調整螺絲

(15) 移動式手搖線輪

(16) 程式結束及警示燈

(17) 工作燈

(18) RS-232 介面

(19) 技術資料一套

选配附件

1. 1100×600mm長工作台崁入力矩電機傳動φ610mm旋轉工

2. 内藏式主轴HSK-A63/A100-12000/15000/18000/24000RPM

3. 40/60把鏈式刀庫。

4. 主軸中央出水。

5. 刀長量測裝置。

6. 工件量測。

機型

HSM-5XCL

HSM-5XC

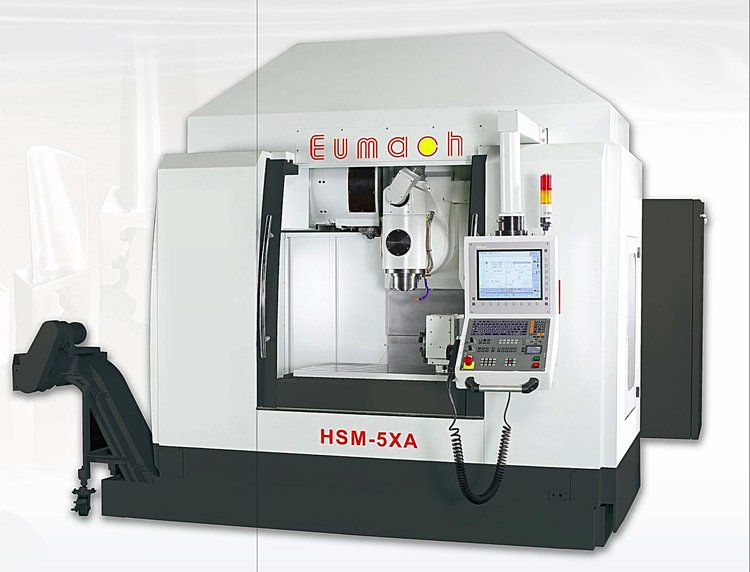

HSM-5XA

X

1500mm

1020mm

Y

700mm

610mm

Z

810mm

610mm

810mm

工作臺面

1600x700 内嵌Φ700?mm

Φ610

（1100x610 內嵌ф610mm）

長方形工作臺1200*610mm

A軸Φ250-320mm轉盤 尾座

快移速度

36/36/24m

36/36/24m

36/36/24m

承重

500kg(1500kg)

500kg(1500kg)

800kg
