类型剪板机
品牌江苏隆旭
型号qc12y-6x2500
控制形式人工
产品类型全新
是否库存是
售后服务15162808388三包一年
货号剪板机6-2500
主电机功率7.5kw
重量4000kg
可加工尺寸2500mm
滑块行程调节量180mm
原理冷成型
剪切角1°30′
剪切次数18次/min
动力类型液压
作用对象材质金属
适用范围通用
适用行业不锈钢制品
是否跨境货源否
控制系统e21系统
展开

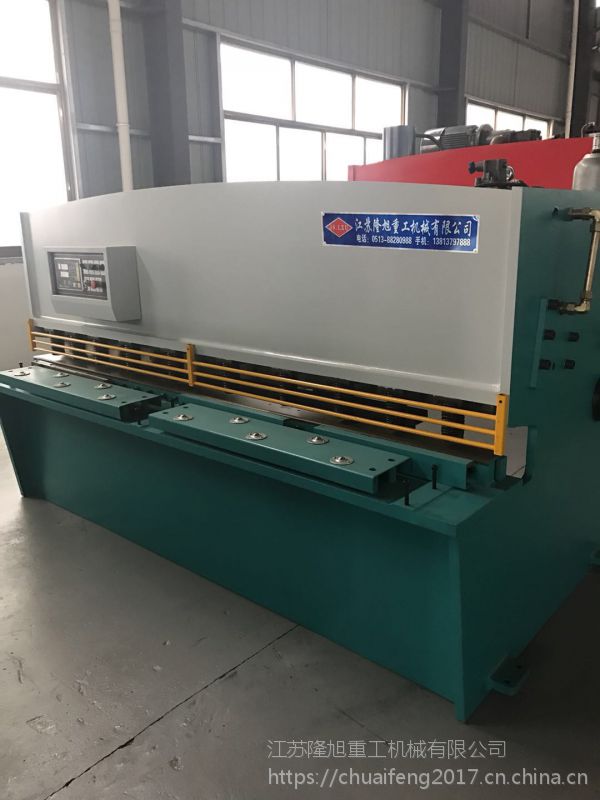

江苏隆旭重工---液压摆式剪板机qc12y-6x2500 销售15162808388
点我去除广告
江苏隆旭重工---销售15162808388
qc12y-6×2500
液压摆式剪板机技术规格书
1机器的主要特点及用途
1.1本机采用全钢焊接结构，振动时效消除应力，具有很好的刚性和高强度，剪切质量高；
1.2整个机架刚性好，操作方便、性能可靠、外形美观；
1.3液压传动，氮气缸回程，工作平稳可靠，噪音低。通过电气和液压系统的协调控制，达到理想的剪切效果。

江苏隆旭重工---销售15162808388

2主要技术参数
可剪板厚
6mm
可剪板宽
2500mm
被剪板料强度
450n/mm2
行程次数
18min-1
剪切角
1°30′
后挡料范围
20-500mm
主电机功率
7.5kw
轴向柱塞泵
25mcy14-1b
外形尺寸（l×w×h）
3200×1650×1570
注：该机以245mpa为设计标准的产品，如有参数改动，谅不另行通知。
江苏隆旭重工---销售15162808388
3机器的主成部分及结构说明
3.1刀架部分：刃口间隙调整有指示牌指示，调整轻便迅速；剪切次数有数字显示装置显示。
3.2工作台部分：工作区采用栅栏式人身安全保护装置。
3.3前、后挡料：前挡料置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值，在剪切薄板时使用前档料较为方便；后档料装于上刀架上，随上刀架作上下摆动，后挡料的调节由电机传动，经齿轮减速后由丝杠传动，可手动微调。
3.4液压系统：由控制阀组、油泵、油缸、回程缸、压料缸、及组合油路等组成，整个系统机构合理、噪声低，运行顺畅，安全性能好。
3.5电气部分：由控制电器柜、中间连接线、控制面板和主、副电机，脚踏开关等装置组成，安全系数高，整体性能优良。
4使用环境
4.1工作电压：380v，50hz，电压波动量±10%
4.2环境温度：0℃～+40℃；相对湿度：20-80%；少灰尘，无有害及腐蚀性气体；远离强震源及电磁干扰。
5机床设计、制造、检验执行标准
5.1 jb 8781-1998 《剪板机安全技术要求》
5.2 jb/t 5197-1991 《剪板机技术条件》
5.3 gb/t 14404-1993 《剪板机精度》
5.4 gb 28240-2012 《剪板机安全技术要求》
6主要元件标准配置
6.1刀片：上海上品刀片
6.2油泵：上海高压油泵
6.3主要电气：西门子电器
6.4液压阀：海门新力（上海液压二厂）
6.5密封件：日本华尔卡
6.6电机：江苏恒力电机
7机床表面处理：底层除锈处理，面漆采用聚氨脂高档漆，如无特殊要求颜色为公司标准色。
8技术资料：提供全套中文使用说明书、安全操作手册、电器原理图、液压原理图、机床基础图。
9验收标准：客户要求及产品精度按国家标准与规定。
10服务范围:机床质保期壹年，终身维修；供方免费调试及相关技术的培训。
