类型普通冲床
品牌东辰
动力类型机械传动
型号jn21-110
公称压力1100kn
滑块行程350mm
售后服务保修一年
主电机功率11kw
喉口深度350mm
控制形式人工
模柄孔尺寸60φmm*mm
布局形式立式
适用范围通用
适用行业通用
行程次数60
作用对象材质金属
产品类型全新
是否库存否
展开

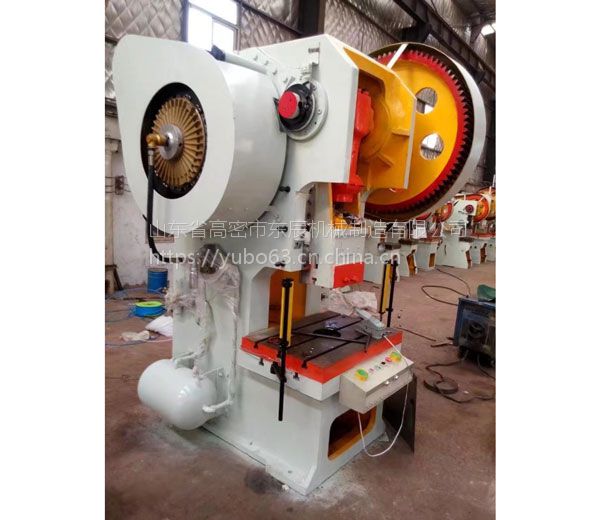

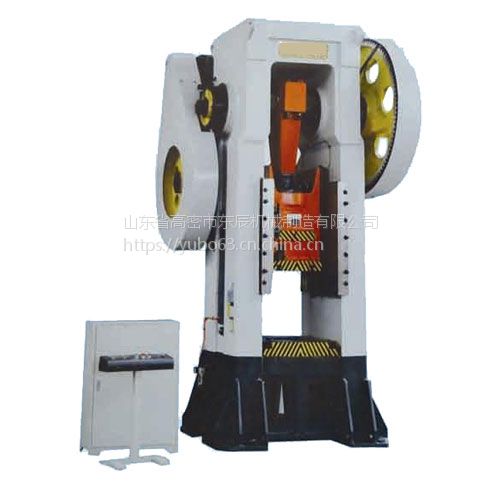

jh21系列气动离合高性能开式固定台机械压力机
点我去除广告
一、概述：
1、采用电磁电机可控调速设备，使用中的使用量可以加以控制； 2、采用六面导轨，辅助生产，让导向能力更加精准； 3、设备之间结构衔接紧凑，曲轴之间消磨光滑，使用中高效灵活； 4、使用双气动平衡缸平衡滑块和上模重量，能够有效控制冲击力度，减少噪音、消除连杆间隙
二、详细说明：
jh21系列开式气动压力机制作工艺精良，通过铸铁精细打造板焊而成，然后通过回炉回火处理，将设备被打造成刚性好、精度高、使用寿命更加长久的优质产品。
1、采用电磁电机可控调速设备，使用中的使用量可以加以控制；
2、采用六面导轨，辅助生产，让导向能力更加精准；
3、设备之间结构衔接紧凑，曲轴之间消磨光滑，使用中高效灵活；
4、使用双气动平衡缸平衡滑块和上模重量，能够有效控制冲击力度，减少噪音、消除连杆和滑块间隙产生的冲击力度；
5、设备整体采用先进原料制成，使用进口plc集中控制，选用进口安全双联阀控制，能够很好的实现生成过程中的电动、寸动、单次和连续冲压，让生产更加高效、安全可靠；
6、采用进口干式气动摩擦离合器，可根据用户要求，选配过载保护装置或压塌式保险器，自动润滑，变频调速装置。
相关参数表格：
规格型号
单位
jh21-110
jh21-110a
jh21-160
jh21-160a
jh21-200
jh21-200a
jh21-250
jh21-250a
jh21-315
jh21-315a
公称压力
kn
1100
1600
2000
2500
3150
公称力行程
mm
5
6
6
8
8
滑块行程
mm
160
180
200
250
250
行程次数
s.p.m
50
35-65
45
35-55
40
25-45
35
25-40
30
25-35
装模高度
mm
350
400
450
500
500
装模高度调节量
mm
90
100
110
120
120
滑块中心到机身距离
mm
350
390
430
470
470
滑块打料杆行程
mm
50
60
80
70
70
立柱间距
mm
660
810
750
1100
1040
工作台尺寸（前后×左右）
mm
680×1070
760×1170
840×1390
920×1550
920×1550
工作台孔尺寸
mm
φ220
φ220
φ310
φ360
φ360
工作板厚度
mm
140
150
160
170
170
滑块底面尺寸（前后×左右）
mm
520×630
580×700
650×880
730×1020
730×1020
模柄孔尺寸（直径×深度）
mm
φ60×85
φ65×95
φ65×110
φ65×120
φ70×90
空气压力
mpa
0.5
0.5
0.5
0.5
0.5
气垫顶出力
kn
75
90
120
140
145
气垫行程
mm
95
95
130
125
125
主电机功率
kw
8
15
20
25
35
外形尺寸（前后×左右×高）
m
2.21×1.27
2.26×1.36
2.59×1.59
2.70×1.70
2.70×1.70
压力机高度
mm
2850
3220
3715
4100
4100
整机重量
kg
9000
14000
18500
27000
28500
