高剛性結構設計
- 超寬的底座與機身鑄件設計，確保機台在高速運行時能達到最佳支撐性與切削剛性。
- 強韌的高品質米漢娜鑄鐵，提供優越的阻尼效果及完美的加工精度。
商铺名称：台湾永进机械
联系人：李智（）
联系手机：
固定电话：
企业邮箱：13052522886@163.com
联系地址：江苏省昆山市张浦镇益德路689号
邮编：
联系我时，请说是在机床母机网上看到的，谢谢！
商品详情
- 採用精密線性滑軌，提升機台速度與穩定性。
- 精密滾珠螺杆搭配直結式馬達驅動，提供高扭力與降低背隙。
- 工作臺面與C軸轉軸中心同平面，提高加工點之位置準確度。
- ?350 mm工作臺與 ?50 mm中心孔設計。
- 採耳軸式支撐設計，支撐剛性強，傾斜軸旋轉角度150° (+30 / -120°)
- 最大加工範圍 ?400 x 310 mm。
- 分度盤內部預留治具管路，可供治具/夾具使用。
- 治具預留管路6路 (空壓x2 / 油壓x4)。
- 標準24T (30T) 圓盤式刀庫。
- 40 / 60 / 90 / 120T 鏈式刀庫 (選擇)。
- 刀庫自動門裝置，避免切屑侵入，延長刀具壽命。
- 搭載永進機械自製IDD PLUS直結式主軸12,000 rpm。
- 22 kW最大主軸馬力，最大轉速達15,000 rpm (選擇)，適合高速加工。
- 特殊主軸冷卻系統提供穩定機台加工能力。
- 主軸軸承油氣潤滑系統 (選擇)
- 高精密螺旋彈簧拉刀系統
- BBT40主軸設計，主軸刀把采雙面拘束設計，確保加工剛性與精度，延長刀具壽命。
- 縮短刀具長度，增加切削剛性，並提升多面加工之切削精度、加工品質與加工效率。
- 球形刀最佳使用避開切削刀具徑點，可延長刀具壽命、提升加工表面精度。
- 減少工件裝夾誤差，縮短工件上下料時間。
- 不須使用特殊刀具加工，節省刀具費用。
- 一次完成複雜的模具/零件加工，節省特殊夾治具費用。
- 減少加工制程與成本，以提升產能。
- 自動化系統有效提升產能及減少人工成本
- 提升加工品質與穩定度
- 減少夾治具更換時間及機台閒置時間
|

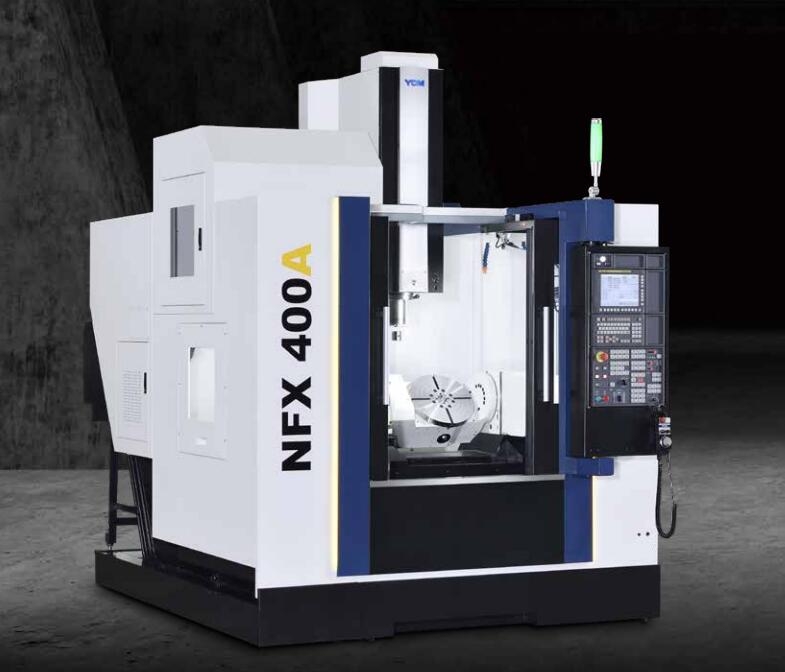

产品型号 |
NFX400A (FANUC) |
|
主轴 |
|
|
主轴转速 (选择) rpm |
12,000 (12,000/15,000 ) |
|
最大主轴马达功率 kW |
18.5（18.5/22） |
|
主轴端孔斜度 |
BBT40 |
|
行程 |
|
|
X轴行程 mm |
650 |
|
Y轴行程 mm |
520 |
|
Z轴行程 mm |
480 |
|
工作台 |
|
|
工作台/T型槽尺寸 mm |
?350 mm / 12 mm |
|
工作台最大平均负载 kg |
200 |
|
A/C轴 |
|
|
A轴范围 |
150(+30~－120) |
|
C轴范围 |
360? |
|
A/C轴回转速度 rev/min. |
25 |
|
A/C轴分割精度 sec. |
50/20 |
|
A/C轴重复定位精度 sec. |
8/6 |
|
进给 |
|
|
快速押送速度 m/min. |
36/36/36 |
|
切削押送速度 mm/min. |
1~20,000 |
|
自动换刀系统 ATC |
|
|
刀具數量 (选择) T |
24 (30/40/60 ) |
|
刀具重量 kg/pc |
6 |
|
最大刀具尺寸 mm |
?76 x 280 (?125 x 280) |
|
其它 |
|
|
空压源 kg/c㎡ |
5.5 |
|
动力源容量(变压器容量) kVA |
37.3 ( 40 ) |
|
机器重量 kg |
6,200 |
高精度軸向進給設計
A/C軸旋轉工作臺
刀庫特色
永進機械自製高轉速IDD直結式主軸

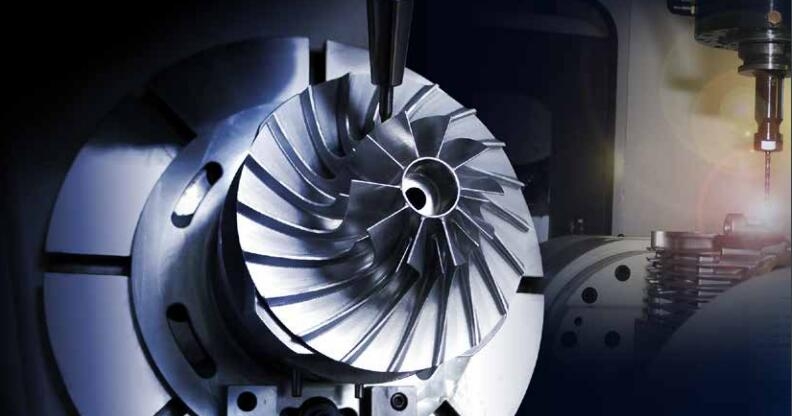

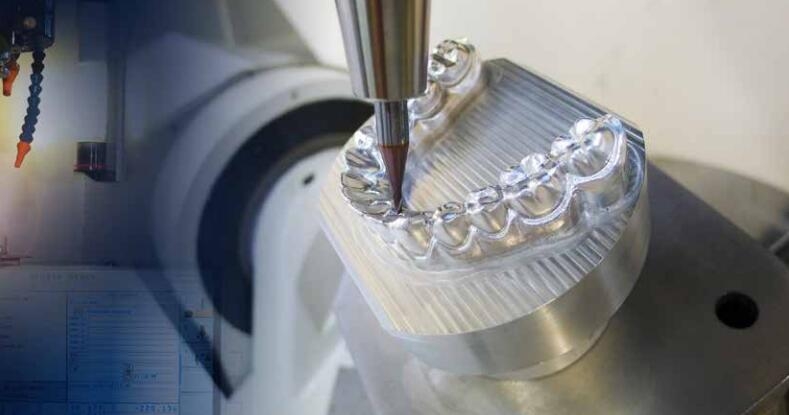

多軸加工優點
自動化優勢
