高刚性结构设计
- 强韧的高质量米汉纳铸铁， 由自家厂区内的铸造厂生产， 严格遵从国际认可的标准， 确保优越的阻尼效果及结构刚性， 发挥完美的切削表现。
- 鞍座内部采用框架肋的设计， 大大提升机台的结构刚性及稳定性。
- 超宽底座与机身铸件设计， 确保机台在高速及高进给加工复杂工件时， 达到支撑性与切削刚性。
商铺名称：台湾永进机械
联系人：李智（）
联系手机：
固定电话：
企业邮箱：13052522886@163.com
联系地址：江苏省昆山市张浦镇益德路689号
邮编：
联系我时，请说是在机床母机网上看到的，谢谢！
商品详情
- 标配三轴光学尺， 满足高精度加工的严苛需求。
- 三轴皆采用精密的滚柱线轨、大直径滚珠螺杆并由马达直结传动， 达到高扭力、无背隙加工。
- B/C轴旋转工作台标准配有光学尺， 满足严谨的高精度定位加工需求。
- 高刚性工作台具有尾座支撑， 即使在快速运转下仍能发挥出高精度的转台刚性， 为复杂的五轴加工提供优势。
- 工作台搭配高效能的油压单元， 提供强大的夹持力。
- 主轴采IDD直结式设计， 能满足各类型加工所需的力与速度， 并确保加工刚性及刀具的使用寿命。
- 内置精密陶瓷轴承及具有独特的内部设计， 能提供高达CTS 2 0 b a r 的主轴出水功能， 有效抑制热源产生， 并提供完美的加工表面精度。
- 主轴采用17 kW高功率马达， 在高速加工硬材时， 能达到的光滑表面。
- 标准40T链式刀库。
- 48/60T链式刀库( 选择) 。
- 使用绝对式编码器检出， 机构稳定可靠度高。
- 换刀时间(T to T): 1 .8秒
- 刀库自动门装置， 避免切屑及切削液侵入， 延长刀具寿命。
- 换刀手臂搭配变频器控制， 达到高效率及高可靠度的换刀表现。
- 头部搭配切削液喷水管及切削吹屑装置，加上喷枪吹屑及机台清洗喷枪，有助于清理机台内的铁屑。
- 搭配右方天井及左方底座冲屑，有效将铁屑排出。
- 底座落屑口设计方便铁屑直接落下，再经由铁屑输送机带出，减少机台内部切屑堆积。
- 前门大尺寸设计， 在门开后提供宽敞的作业空间， 方便用户清洁维护、量测工件及上下料等工作， 提升使用者操作的便利性。
- 右侧门可选配自动门装置， 搭配自动化设备使用， 实现无人化生产。
- 145°可移动式控制器，可自由调节最适合的操作角度，提供的宜人性操作。
- 选配主轴中心出水系统(CTS)及油雾收集装置时， 另可选配全密闭式钣金( 含自动开关上盖) ， 有效防止铁屑及切削液喷溅到机台外， 改善厂房的空气质量。
- 刀库置于机台左侧， 并装有维修门， 方便操作者上/ 下刀具， 并提升维修保养的便利性。

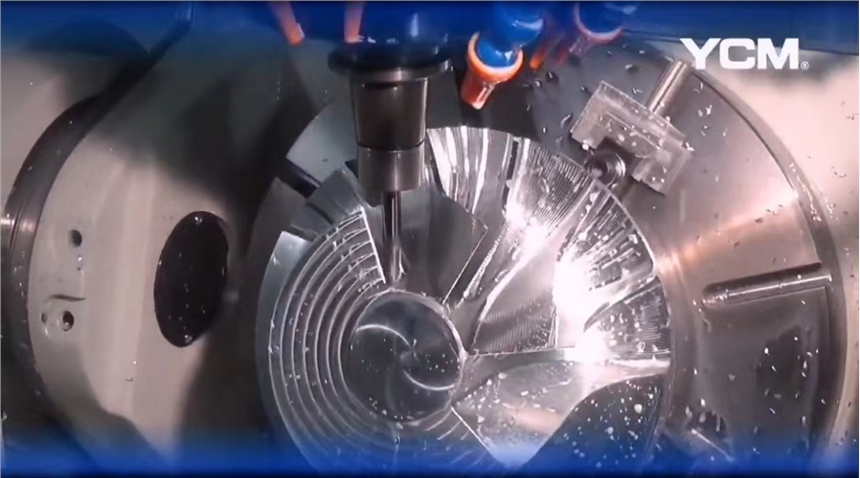

台湾永进UV650高性能五轴立式加工机为复杂外形轮廓的零件加工提供出色、高精度的切削性能.
|
产品型号 |
UV-650 |
|
主 轴 |
|
|
主轴转速 (选择) rpm |
12,000 (1,5000) |
|
主轴功率 kW |
17 |
|
主轴端孔斜度 |
BBT40 |
|
行 程 |
|
|
X 轴行程 mm |
620 |
|
Y 轴行程 mm |
520 |
|
Z 轴行程 mm |
460 |
|
主轴鼻端至工作台面距离 mm |
150~610 |
|
工 作 台 |
|
|
工作台尺寸 mm |
? 650 |
|
T型槽尺寸 - 槽数 × 宽度 × 间距 mm |
5 x 18 x 100 |
|
工作台平均负载 (水平0?-45?) kg |
300 |
|
工作台平均负载 (倾斜45?-90?) kg |
200 |
|
加工范围 mm |
? 650X(50+R460) |
|
B/C轴 |
|
|
B轴范围deg |
160°(-50~+110°) |
|
C轴范围deg |
360 |
|
B/C轴回转速度rev/min |
25 |
|
进 给 |
|
|
快速押送速度(X/Y/Z) m/min. |
36/36/36 |
|
切削押送速度 mm/min. |
1~20,000 |
|
自动换刀系统 |
|
|
刀具數量 (选择) T |
40 (48/60) |
|
刀具重量 kg/pc |
6 |
|
刀具尺寸 (邻近无刀时) mm |
?76 x 250mm |
|
其他 |
|
|
空压源 kg/c㎡ |
5.5 |
|
动力源 (变压器容量) kVA |
30 |
|
机器重量 kg |
10,000 |
高精度轴向进给设计
高刚性高精度B/C轴旋转工作台
自制IDD直结式主轴设计
刀库特色
自动刀具交换系统
排屑设计
符合人体工学设计
