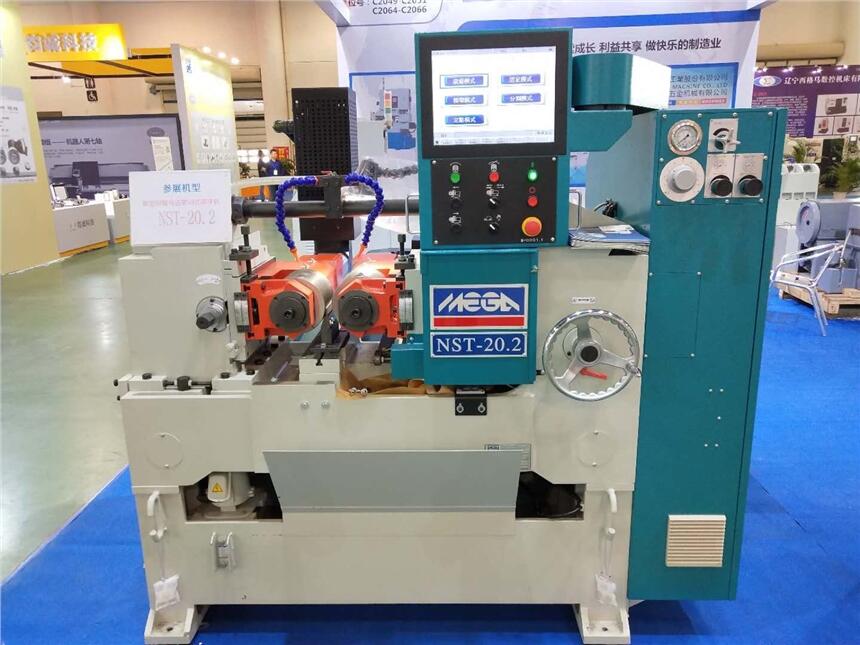

滚牙机参数规格表（NST-20.2）
|
SPECFICATIONS 规格名称 |
ITEM 项目 |
NST-20.2 |
机型 |
|
|
Range of Thread 滚轮加工范围 |
Max. diameter 参考Zui大外径 |
￠70mm |
||
|
Min. diameter 最小外径 |
￠6 mm |
|||
|
Range of length (in-feed) 定长滚制范围 |
5-150 mm |
|||
|
Range of length (thru-feed) 滚通滚制范围 |
Free 无限 |
|||
|
Pitch 节距范围 |
0.6-6.3 mm |
|||
|
Speed Range 滚轮转速 |
3-50RPM （Servo motor Stepless speed change）伺服马达无段变速 |
|||
|
Rolling Dies 滚轮规格 |
Max. diameter 外径 |
￠200 mm |
||
|
Bore. Diameter 内径 |
￠85 mm |
|||
|
Width range 厚度 |
35-150 mm |
|||
|
Key way 键槽 |
18×7 mm |
|||
|
Dies Spindle 滚轮轴间距离 |
Max. diameter Zui大距离 |
270 mm |
||
|
Min. diameter 最小距离 |
150 mm |
|||
|
Max. Rolling Pressure |
|
滚制压力 |
30TONS |
|
|
Main Power |
|
滚轮传动马力(双伺服马达) |
10HP (7.5KW×2) |
|
|
Hydraulic Power |
|
油压系统马力 |
5HP(3.75KW) |
|
|
Coolant Power |
|
冷却帮浦马力 |
1/4HP (0.19KW) |
|
|
Height from Floor to Spindle Center 地面至滚轮中心高度 |
1000mm |
|||
|
Floor Space Required R |
|
占地面积 |
1320L×1850W mm |
|
|
Over Height |
|
机械总高 |
1810 mm |
|
|
Weight 机械重量 |
Net weight 净重 |
2500Kgs |
||
|
Gross weight 毛重 |
2650Kgs |
|||
|
名称 |
规格 |
产地 |
|
驱动器 |
7.5KW×2 个 |
台湾 台达 |
|
伺服马达 |
7.5KW×2 个 |
台湾 台达 |
|
控制器 |
NC30E |
台湾 台达 |
|
减速机 |
PBLI42 |
台湾 利茗 |
|
触摸屏（人机） |
NTM150 |
台湾 原鑫 |
|
电磁阀 |
3C3/2B2 |
日本 油研 YUKEN |
|
油压泵浦 |
P16-B3-F-R PUMP |
台湾 旭宏 |
|
油压马达 |
3HP |
台湾 佳晟 |
