HY-VMC2W-1400双工作台立式加工中心主要特点

华佑数控生产的HY-VMC2W-1400是为大批量产品加工而精心设计的机种，它具有加工范围宽、刀库容量大、刚性好、加工效率高等特点。

HY-VMC2W-1400所有大型铸件都经过严格的退火处理后，再加上长期的自然时效，彻底消除内应力之后，再利用大型五面加工中心，一次装夹完成五个面的所有部位的加工。因此，加工后的零件具有极好的几何形位精度，大大提高了整机装配后的相关精度。

HY-VMC2W-1400可安装24把刀的大容量刀库，适合复杂零件的加工。此外，HY-VMC2TW-1400换刀方式采用独特的伺服刀库系统控制，故可以缓冲扣刀及缓冲插到，可以有效保护主轴不受冲击。另外换刀时间可控，不因外在频率影响马达运转即换刀时间。刀盘伺服电机及ATC伺服电机无刹车器，籍由系统控制角度刹车做定位，因此没有传统刀库刹车片磨耗问题，整流器及刹车线圈损坏问题刹车动作异常问题。

HY-VMC2W-1400采用最新的台湾新代系列的CNC数控系统，具有丰富的功能，极高的可靠性。

配备15”CRT，数据显示及机器操作及为方便。

主轴为皮带式结构，采用台湾一级品牌，并配置主轴油冷机以降低温度变化，确保高精度。大马力主轴马达，除了满足一般切削所需马力，更提供攻牙及钻孔所需之大扭力，高耐久性的加工性能。具环状切削水出口之长鼻端主轴设计，大幅降低加工干涉区域。

X、Y、Z三轴由高精度的（C3级）大直径滚珠丝杆传动，经预拉装配、防止热变位、提供快速移动及定位精度。

三轴采用台湾一级品牌高精度线轨， X/Y /Z1(Z2): 24/36 /36m/min 快速进给。

HY-VMC2W-1400整体设计美观、庄重，符合ISO9001标准。采用多种安全防护措施：三轴丝杆配有防撞胶安全装置，电控箱均为全密封设计，整机装备标准防护罩。电控箱装有热交换器，确保机器运行。

为确保整机质量，主要外购零部件均采用世界名牌厂家产品：

气压单元：亚德客

控制单元：台湾新代

滚柱丝杆：台湾上银/台湾银泰

电料总成：法国施耐德/日本欧姆龙

注：以上配套厂商为本公司定点供货商，遇有特殊情况供应不上时，将采取

同级产品替代，但质量标准不低于上述供货商。

其它：

导轨、滚珠螺杆采用自动定量油润滑设计，润滑管路采用黄铜管(具耐腐蚀、耐高温、耐高压等特性，优于尼龙管、铝管)，确保所有精密进给组件之精度与寿命。

工作台两侧采用螺杆旋卷屑装置(含导管)，能自动将切屑搜集至集屑车。

机体有油水分离设计和润滑油单独回收装置，以提高冷却液使用寿命。

亲人性设计：可旋转式操作面板、前方置物盒、可移式手摇轮、双工作照明灯、宽大的操作门…等设计，方便工件装卸、设定与操作。

自行开发之电路、PLC、操作面板，及具热交换器且符合安规之密闭电气箱，提高机器可靠性及维修保障。

质量保证：

质量检验

依ISO 9001质量系统确实进行进料检验、制程检验、成品检验，并详细记录数据，做为日后售后服务比对及产品质量提升之依据。

质量测试

出厂前，每台机器都需经过严谨且完整的质量测试，为客户做好质量把关。

1.  48小时全功能测试。

2. 主轴噪音及震动测试。

3. 主轴动平衡测试。

4. 标准件加工测试。

5. 激光定位精度检验与补偿。

6.  Ball bar检验测试。

7. 静态动态精度检验测试。

双伺服刀库优点：

（1）避免乱刀：双伺服刀库刀盘电机，由精密的伺服电机控制，电机以走角度的方式选刀，位置很准，避免像普通刀库因信号异常产生的乱刀。

（2）刀具使用管理：用户可根据不同刀具的使用特性，提前输入每只刀具的使用时间，系统可以自动记录刀具实际使用时间，当用户设定刀具时间到达时，系统提示操作者是否进行更换。

（3）大/小刀加减速:加工中心大刀或重刀换刀要慢速，小刀或轻刀换刀要快速。双伺服刀库具有自动识别大，小刀，刀臂自动加减速，有效提高换刀效率。

（4）智慧型刀库：双伺服刀库当刀臂扣刀时，打刀缸可预先松刀，还可以当扣刀瞬间刀臂智能降速，减轻刀臂扣刀时对主轴的损坏，延长主轴的使用寿命。

（5）姊妹刀：当在批量加工场合，提前将刀库中装二把的同样常用刀具。一把加工，另一把备用，当时间到达二把刀具可自动切换。

（6）卡刀处理方便：刀库因打刀或缸外部气压的原因，在换刀过程中刀臂在刀柄上，只需转动手轮刀臂即可回到原点，传统刀库需要工人爬到机床工作台上，手动拧刀臂的电机外六角螺丝，既麻烦又不安全。

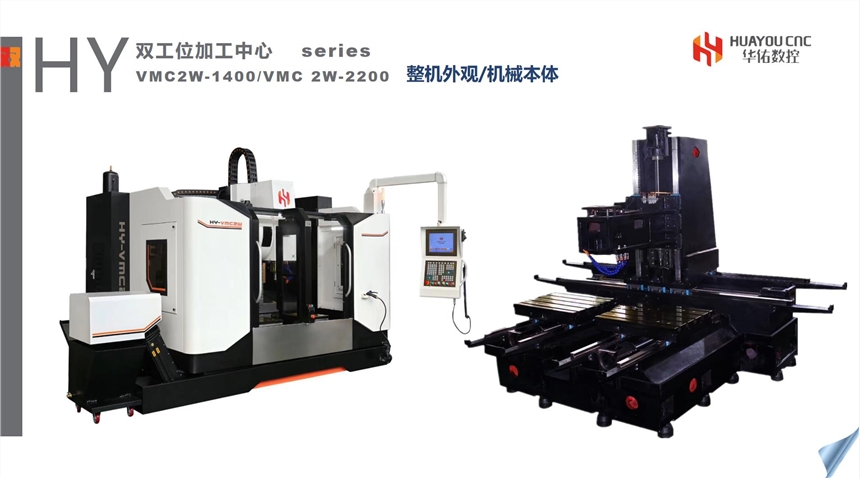

HY-VMC2W-1400双工作台立式加工中心

华佑数控公司简介

湖北品高精密设备有限公司座落于湖北省孝感市，生产车间 10000 平方米，公司主营为年产 200-300台双工位立式加工中心、双工位卧式加工中心,双主轴立式加工中心,各类生产研发人员100余人，年产值逾1.3亿元，为客户提供智慧型机床及全面解决方案。公司通过CE认证、ISO9001质量管理体系认证、ISO14001质量管理体系认证、AAA级信用等级认证、AAA级重合同守信用企业认证。旗下的“华佑数控”是一家专注于台湾新代控制器，并在此系统多轴和双通道上做了大量二次开发。公司秉承科学的管理理念，采用的技术，专业致力于"双系列"数控设备的制造、工厂自动化生产线、无人车间等项目的研发制造。在数控系统（台湾新代SYNTEC）方面具有丰富的实践经验。服务覆盖汽车零配件制造、工程机械、电子通讯、液压、玻璃模具等行业。公司有一支敬业精神经验丰富的加工方案技术团队，使我们得以为用户提供业内加工工艺、夹具、刀具的全面解决方案。

华佑数控主要产品系列:

1. 双工位立式加工中心 HY-VMC2W系列

2. 双主轴立式加工中心 HY-VMC2T系列

3. 轮毂专机：双主轴立式加工中心 HY-LG系列

4. 转向节专机：双主轴立式加工中心 HY-ZXJ 系列

5. 双工作台卧式加工中心     HY-HMC2W系列

6. 双工作台双主轴立式加工中心立式加工中心 HY-VMC2TW系列

华佑双系列产品特色：

1.结构差异化：双工作台，双主轴，双刀库不同于传统三轴机型。

2.节能减排、省人省空间：同等产能的情况下，节省电气油品耗材排放，且

少人少占地空间。

3.智能刀库：双伺服刀库技术。

4.系统二次开发：针对产品用户，开发多种优化界面，提供极其便捷功能。

5.故障率远低于行业平均水准

6.美观性：工业设计团队外观造型。

7.交钥式团队：能够帮助用户共同开发产品，并且提供加工方案、刀具及夹

具的全套交钥匙服务。
