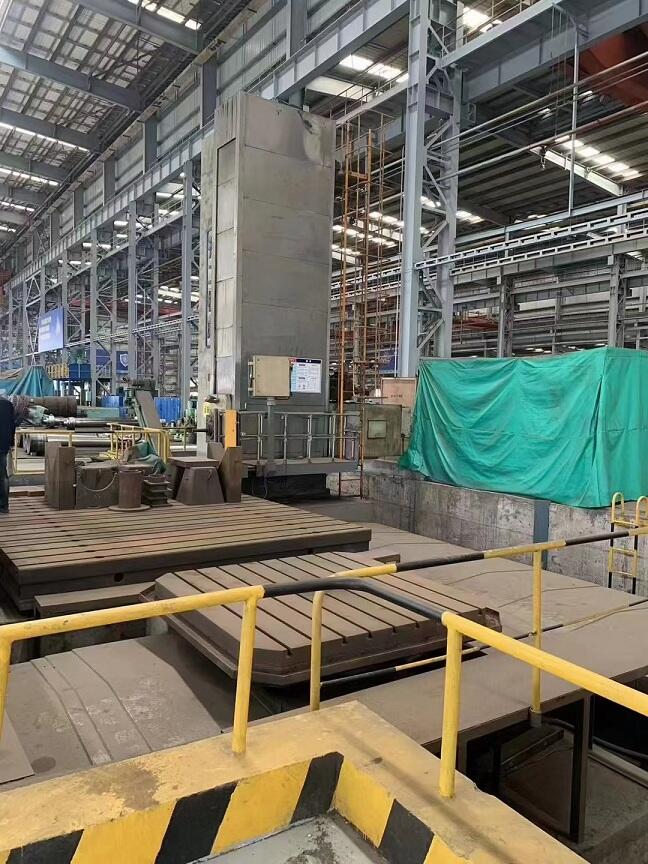

售:齐二8米落地镗铣床型号TK6920
TK6920型
使用说明书
共44 第3页
4技术参数
镗轴直径
200mm
铣轴端部直径
镗轴锥孔
滑枕截面尺小
320mm
1S0 60
480mm×520mm|
立柱行程（X轴）
8000mm
主轴箱行程（Y轴）
4000mm
镗轴行程（Z轴）
1200mm
滑枕行程（W轴）
1200mm
镗轴滑枕总行程（Z+W）
2400mm
主轴转速（无级）
2r/min ~1000 r/ming
镗轴、滑枕进给速度（无级）
1mm/min ~3000mm/min
镗轴、滑枕快速
3000m/min
主轴箱、立柱工作进给速度（无级）
imm/min 6000mm/min
主轴箱、立柱快速
6000mm/min
主电机功率
71KW
镗轴进给电机扭矩、转速
42N.m 1500 r/min
滑枕进给电机扭矩、转速
41N.m
1500 r/min
主轴箱进给电机扭矩、转速
55N.m
2000 r/min
立柱进给电机扭矩、转速
55N.m
2000 r/min
机床总容量
180KVA
主轴中心至平台距离
560mm～4560mm
机床重量（约）
130t
机床外形尺寸（长×宽×高）
15006mm× 4298mm× 8350mm
5 传动系统（见图2）
5. 1 主传动
主传动由交流主轴电机驱动，经电气无级调速，并串联三档分级齿轮变速箱，实现
主轴无级变速。由电气识别齿轮箱换挡的状态。
主轴分为三档调速
1档主轴转速为：2r/min~139.9r/min
II档主轴转速为：4.53/rmin～316r/min
I档主轴转速为：14.29/rmin~1000r/min
