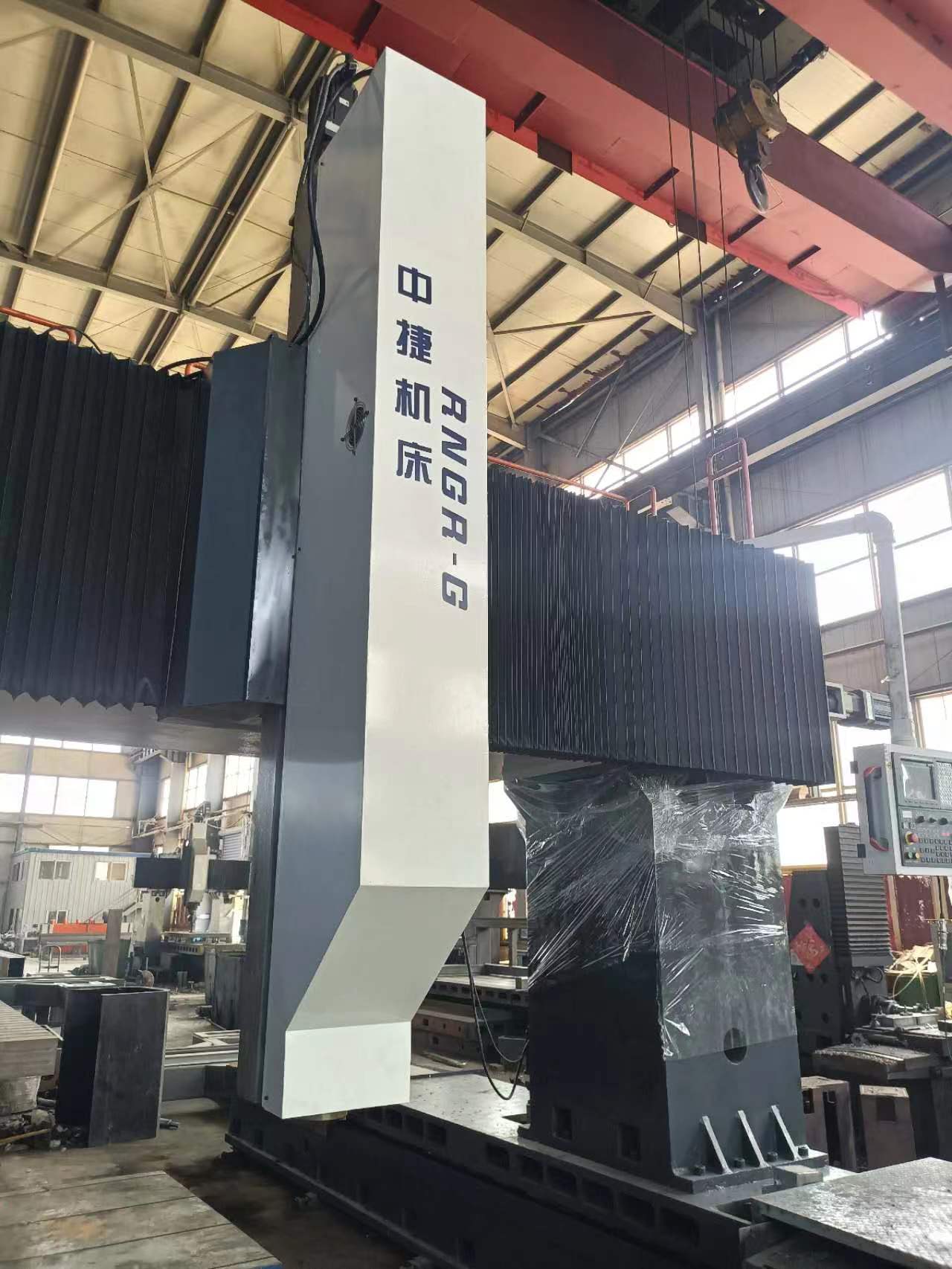

中捷数控龙门镗铣床RNGR-G400x1600

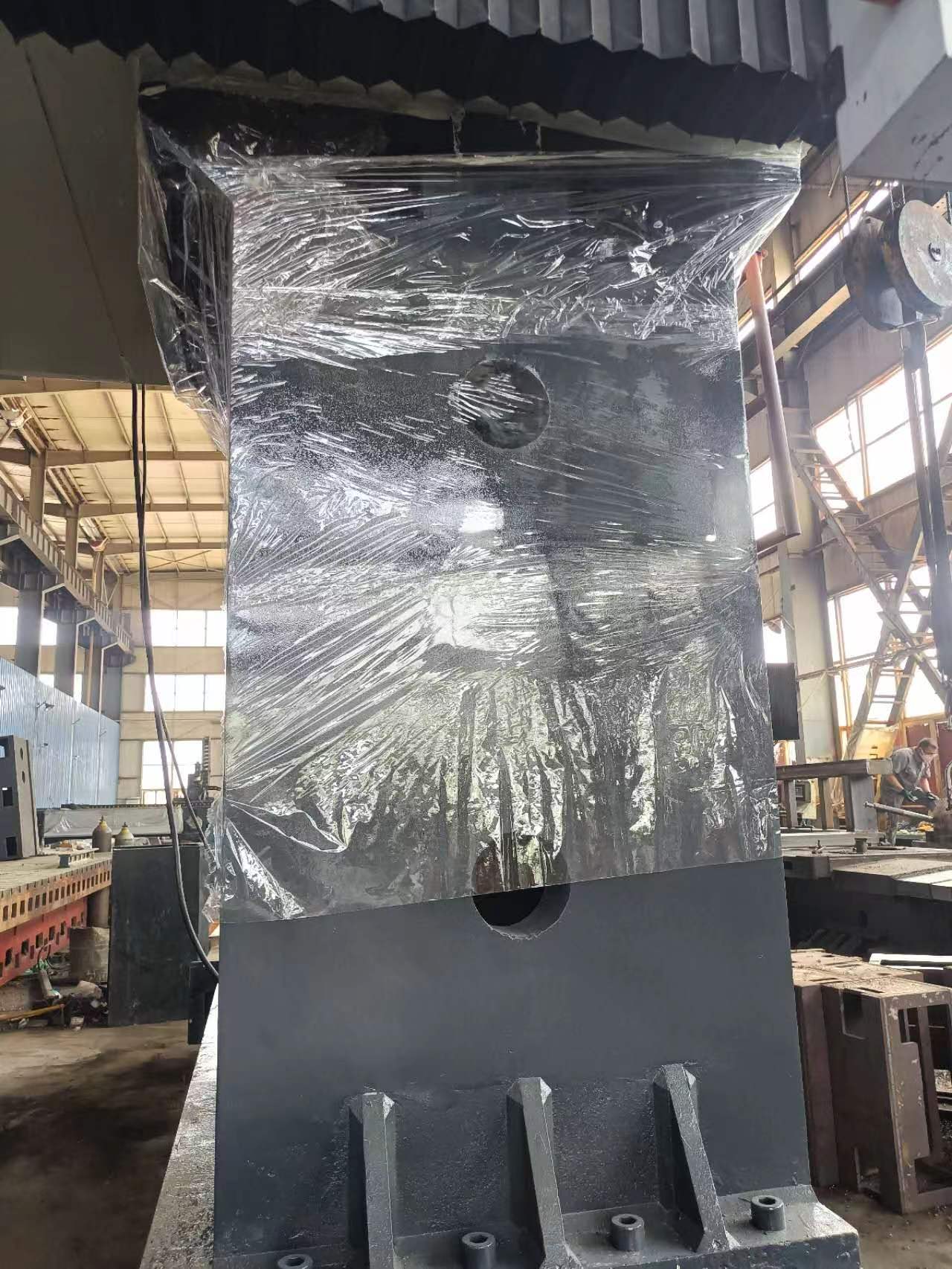

1.1机床总体布局采用龙门移动式框架结构，床身固定，工作台固定。双立柱与滑座，横梁形成龙门框架，整体移动。龙门框架在床身上作X轴移动，铣头连同溜板在横梁上作Y向移动，铣头主轴作Z向移动。1.2动力铣头(1) 横梁上采用数控镗铣头可以上下左右移动加工 。3) 主传动采用三相交流电机作为动力源，铣头内部齿轮变速，多档位调节，同时满足粗加工和精加工要求。1.3床身-滑 X轴驱动——齿轮齿条形式，双伺服电机布置在滑座上，分别通过减速箱与床身上齿条啮合，带动龙门框架在床身上前后移动，实现X轴进给运动。双伺服电机形式具有消隙功能，以保证X轴的定位精度1.4横梁-立柱(1) 为满足机床重负荷切削，横梁采用大截面尺寸，具有足够的抗弯刚度和抗扭刚度。(2) Y轴驱动——伺服电机通过减速机与滚珠丝杠链接，滚珠丝杠带动溜板在横梁上左右移动，实现Y轴进给运动；Y轴导轨为镶刚导轨，承载能力大，摩擦力小。

台面4米*16米 ，门高1.5米，门宽4.2米

x轴16米，y轴4.2米，z轴1.5米

加工长度1600mm

加工宽度400mm

加工高度150mm
