一、BPYJVP BPYJVPR变频电缆用途、结构：

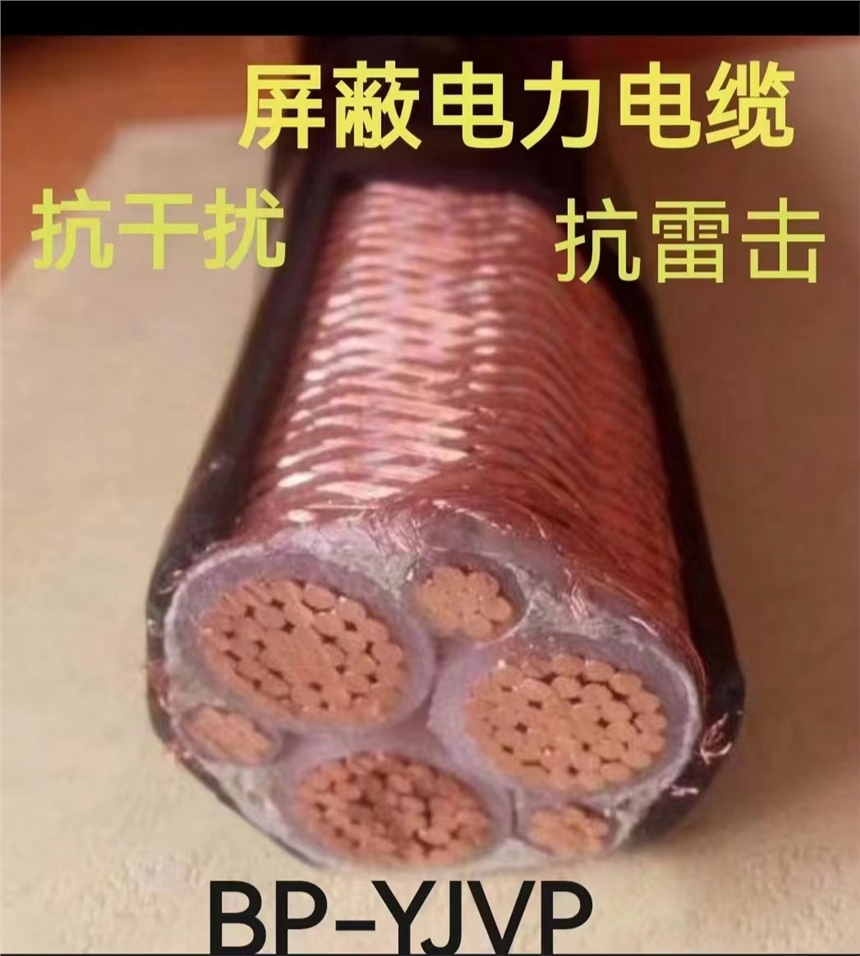

变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中，作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。变频电缆的结构包括三根主线绝缘线、三根零线绝缘线，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成3+3线芯结构，使电缆具有较强的耐电压冲击性，能经受高速频繁变频时的脉冲电压，对变频电器起到良好的保护作用。

二、BPYJVP BPYJVPR变频电缆使用条件：

1、 额定电压U0/U：0.6/1KV

2、 电缆导体长期允许温度为90℃，短路时温度250℃

3、 安装敷设环境温度不低于0℃，固定敷设时环境温度不低于-10℃

4、 电缆允许最小弯曲半径不小于15D(D-电缆外径，mm)

三、BPYJVP BPYJVPR变频电缆性能

1、BPYJVP、BPYJVP2、BPYJVPR、BPYJVP2R、BPYJVTP2、BPYJVPLPR、BPYJVPLP1R、BPYJVP2PR、BPYJVP12R、BPYJVPX13R、BPYJVP2P1R型设计采用符合GB/T3956规定的铜导体。原型号前加ZR…?表示阻燃型。

2、 交联聚乙烯绝缘、耐温耐候性好。

3、 低传输阻抗，电磁兼容性好。

4、 低工作电容。

5、 良好的抗干扰和低辐射性能。

6、 对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能

四、BPYJVP BPYJVPR变频电缆规格范围、芯数、标称截面(MM)

1、?3芯???1.5mm2-240mm2

2、?3+3芯 主线芯截面：2.5mm2-240mm2，副线芯截面：0.5-35mm2

3、?3+1芯 主线芯截面：2.5mm2-240mm2，副线芯截面：1.5-120mm2

?????4、规格：?3*4+1*2.5?????3*6+1*4??????3*10+1*6???????3*16+1*10

3*25+1*16??????3*35+1*16?????3*50+1*25????3*70+1*35??????3*95+1*50

3*120+1*70?????3*150+1*70????3*185+1*95???3*240+1*120

3*2.5+3*0.5????3*4+3*0.75????3*6+3*1.0????3*10+3*1.5?????3*16+3*2.5

3*25+3*4???????3*35+3*6??????3*50+3*10????3*70+3*10??????3*95+3*16

3*120+3*16?????3*150+3*25????3*185+3*25???3*240+3*35

注：另可根据用户需要提供铠装结构变频电缆。

?

五、BPYJVP BPYJVPR变频电缆型号说明：

项目 代号 说明

系列代号?BP?变频电缆

绝缘代号?YJ?交联聚乙烯绝缘

绝缘代号?G??硅橡胶绝缘

绝缘代号?F??发塑料绝缘

绝缘代号?V??聚氯乙烯绝

护套代号?V??聚氯乙烯护套

护套代号?G??硅橡胶护套

护套代号?E??无卤低烟聚烯烃护套

屏蔽代号?TP2?同心导体+铜带屏蔽结构

屏蔽代号?P12?铜带屏蔽+铜丝编织双重屏蔽

屏蔽代号?PX12?铜带屏蔽+镀锡铜丝编织双重屏蔽

屏蔽代号?P????铜丝编织屏蔽

屏蔽代号?PL???铝箔绕包

屏蔽代号?P1???镀锡铜丝编织屏蔽

屏蔽代号?P2???铜带绕包屏蔽

铠装代号?22???钢带铠装

阻燃代号?ZR???阻燃型

导体代号?R????多股软导体结构
