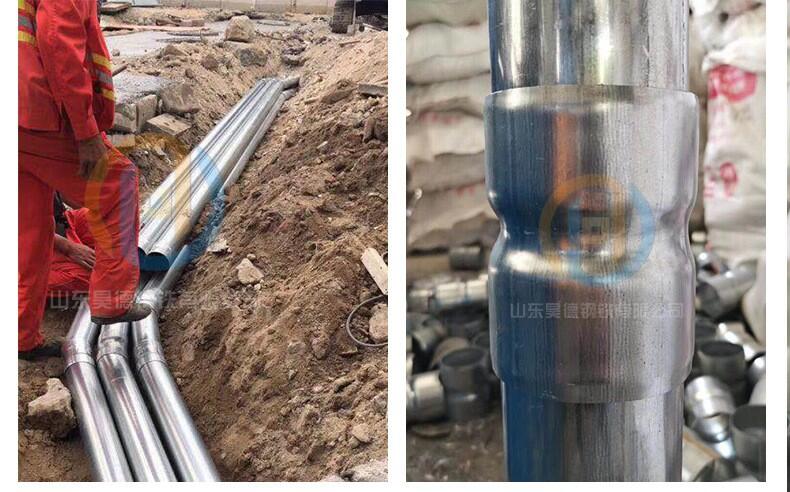

高铁路基、隧道等地铺设电缆都需要过轨管，通过铺设过轨管来避免电缆穿线死线，而过轨管的安装通常为工人预埋铺设，现有的过轨管安装方式为将一节过轨管的连接端设计为管径稍大的包覆端，山东昊德钢铁有限公司过轨管接头，穿线管接头，镀锌管接承接管与管之间的连接，将另一节过轨管穿设在包覆端内实现连接，该方式存在以下问题：

通过这种方式连接的过轨管，预埋在高铁路基、隧道等地时常会出现灌浆进去，使得电缆不好穿，堵死的问题，需要爆破才能解决，大大影响工期。

镀锌钢管接头,镀锌管套筒接头,山东昊德钢铁穿线管接头,DN125过轨管接头

通过上述方式连接的过轨管，应用在高铁路基、隧道等地时，连接密封性差，随着年限的使用，出现受力松动，破坏连接的问题，进而影响到电缆的正常工作。

过轨管施工方案：
1)过轨管埋设应在基床底层填筑到设计标高后经过观测沉降已经满足设计要求后（预压土卸载后）进行。
2)过轨管施工采用人工或机械挖槽，槽底铺设C15混凝土基础，厚度不小于10cm。
3）路堤地段，应在路堤填筑至基床底层顶面后埋设；
4）路堑基床表层换填地段,应在基床范围内原状岩(土)挖除后埋设;基床表层以下的基坑应采用C15素混凝土回填，待混凝土强度达到设计强度的70%以后再施工基床表层级配碎石；
5）路堑基床表层不换填地段的硬质岩石，应在路堑施工至路基面高程后埋设，基坑内全部采用C15素混凝土回填。
6）电缆井的类型按按照过轨管的数量选择。

隧道综合接地方案及原理
隧道地段贯通地线（截面积70mm2）敷设在两侧通信信号电缆槽内，采取砂防护，其利用二次衬砌环向钢筋实现横向连接。
利用隧道初期支护锚杆或底板基础结构钢筋做接地极，山东昊德钢铁有限公司生产的镀锌管接头，镀锌钢管接头，过轨管接头，穿线管接头，镀锌线管接头，山东昊德钢铁有限公司的镀锌管快速接头，镀锌管免焊接接头，镀锌管套筒接头，昊德有缝套筒直接接头，穿线管直接，山东昊德薄壁镀锌管接头，电力穿线管接头，热浸塑电力电缆线缆穿线管接头，电力穿线管，镀锌管接头套筒接地极以台车位的长度为单元施做，可有效控制工程质量；
利用隧道二次衬砌及电缆槽侧壁的结构钢筋做接触网闪落保护接地装置；
在电缆槽底部、侧壁及洞室内预置接地端子，并与接地钢筋可靠焊接；
通过L型连接器将贯通地线与电缆槽底部接地端子连接，山东昊德钢铁镀锌管接头从而实现隧道接地装置与综合接地系统间的等电位连接；
通过接地装置内的环向接地钢筋实现两侧贯通地线的横向连接。
隧道内有接地需求的设备设施均通过预置的接地端子实现接地连接。
过轨管线在隧道洞口、综合洞室、变压器洞室均有预埋，预埋种类有三种：信号过轨、无线通信过轨、电力过轨，管质采用普通镀锌钢管。
